Une solution complète, conforme aux exigences techniques et parfaitement adaptée à vos besoins
Paramètres de conception et phénomènes électriques
- Informations géométriques pour chaque assemblage
- Exigences particulières concernant les matériaux
- Caractéristiques des pylônes et des isolateurs
- Maintenance sous tension
- Utilisation des anneaux corona et de leurs propriétés
- Pinces de suspension, terminaux électriques
- Garde au sol des lignes de transmission
- Conducteur standard ou haute température
- Conditions environnementales influant sur la galvanisation
(standard ou lourde) - Caractéristiques de performances électriques et mécaniques
- Type de ligne de transmission : courant alternatif ou continu

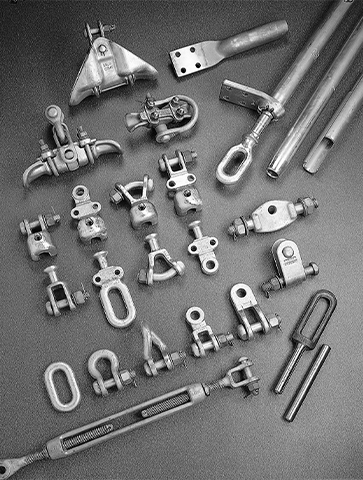

Accessoires de connexion aux pylônes
Ces fixations sont indispensables pour fixer les composants aux pylônes de transmission.

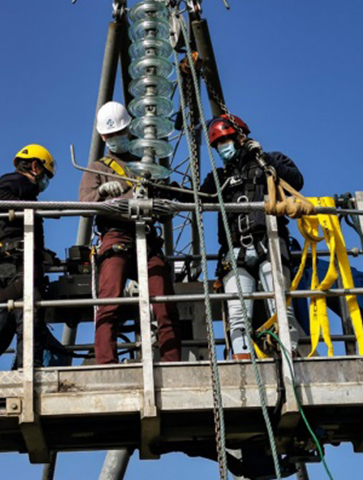

Maintenance sous tension
Permet aux techniciens de travailler sur les lignes de transmission sans interrompre le flux électrique.

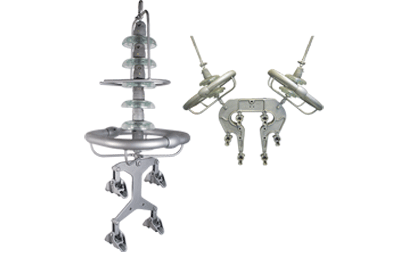

Anneaux corona
Ces anneaux sont concus pour être résistants à la corrosion et efficaces électriquement. Leur forme toroïdale garantit une répartition homogène du champ électrique, réduisant ainsi le risque d’effet corona.

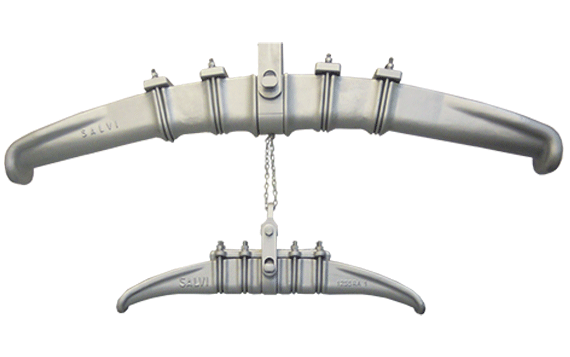

Pinces de suspension
Recouvertes d’un revêtement spécifique, les pinces de suspension protègent les conducteurs contre les facteurs environnementaux et répondent aux exigences thermiques des câbles HTLS.
Les principaux phénomènes électriques

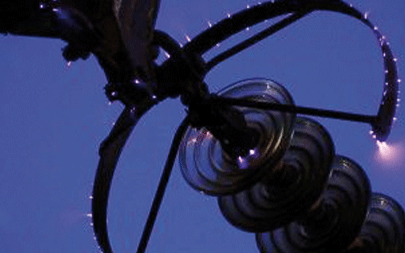

L’effet corona
Lors de la conception des composants, il est indispensable de prévoir des chaînes d’isolateurs sans effet corona. Des dispositifs de protection spécifiques sont également développés pour réduire ce risque.
L’effet RIV
Les interférences radioélectriques issues du mode pulsatoire des décharges corona, peuvent générer des perturbations électromagnétiques importantes dans les systèmes de communication proches si elles ne sont pas maîtrisées. Ce phénomène, conséquence directe de l’effet corona, est efficacement corrigé par nos composants.
Courants de court-circuit
Les courants de court-circuit peuvent avoir un impact considérable sur les installations.
Grâce à nos solutions, ces décharges électriques sont maîtrisées, garantissant ainsi l'intégrité des équipements et la sécurité des lignes aériennes durant ces phases critiques. Leur conception limite l’échauffement et facilite la décharge électrique, limitant ainsi l'impact sur les matériaux.

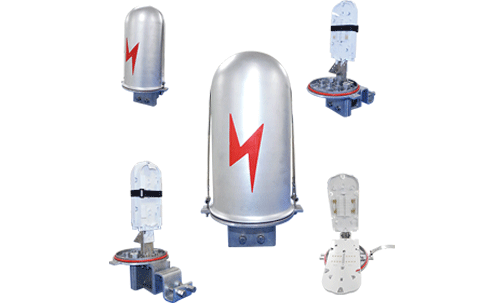

Boîte de jonction
Ces produits sont destinés à la protection des connexions de câbles optiques, avec des fonctions de connexion directe et de dérivation. Pour un maximum de 6 câbles optiques, sur des poteaux aériens et des structures de pylônes.
Caractéristiques du produit
- Application - OPGW←→OFAC←→OPGW
- Diamètre de câble approprié : 9 à 19 mm
- Nombre d'entrées de câble : max. 6
- Nombre maximal de plateaux de raccordement : jusqu'à 8
- Nombre de connections par plateau : jusqu'à 24 fibres
- Diamètre extérieur (mm) - (H) 460 x (Ø) 200
- Type de fermeture : mécanique
- Indice de protection IP66
- Température ambiante : -40°C à +65°C
- Testé selon la norme CEI
- Conception robuste
- Les plateaux inclinables facilitent l'installation sur le terrain
